Flugfeldlöschfahrzeug

Redesign eines Interfacedesigns

Flugfeldlöschfahrzeuge sind große Feuerwehrfahrzeuge, die auf dem Flughafen zur Sicherheit eingesetzt werden. Für den Einsatz besitzen sie eine umfangreiche Löscheinrichtung, die zumeist vom Beifahrer gesteuert wird. Ein Besuch beim Flughafen Stuttgart und Ziegler, einem Hersteller von Feuerwehrfahrzeugen, brachte uns einen genauen Einblick in die Materie.

Maschineninterface – Pumpendisplay

Das Maschineninterface dient der Steuerung des Pumpenmotors und der verschiedenen Löscheinrichtungen.
Problematisch bei bisherigen Interfaces ist, dass die verschiedenen Löschfunktionen und Anzeigeobjekte sehr verschachtelt angeordnet und ihre Funktionen nicht auf den ersten Blick ersichtlich sind.

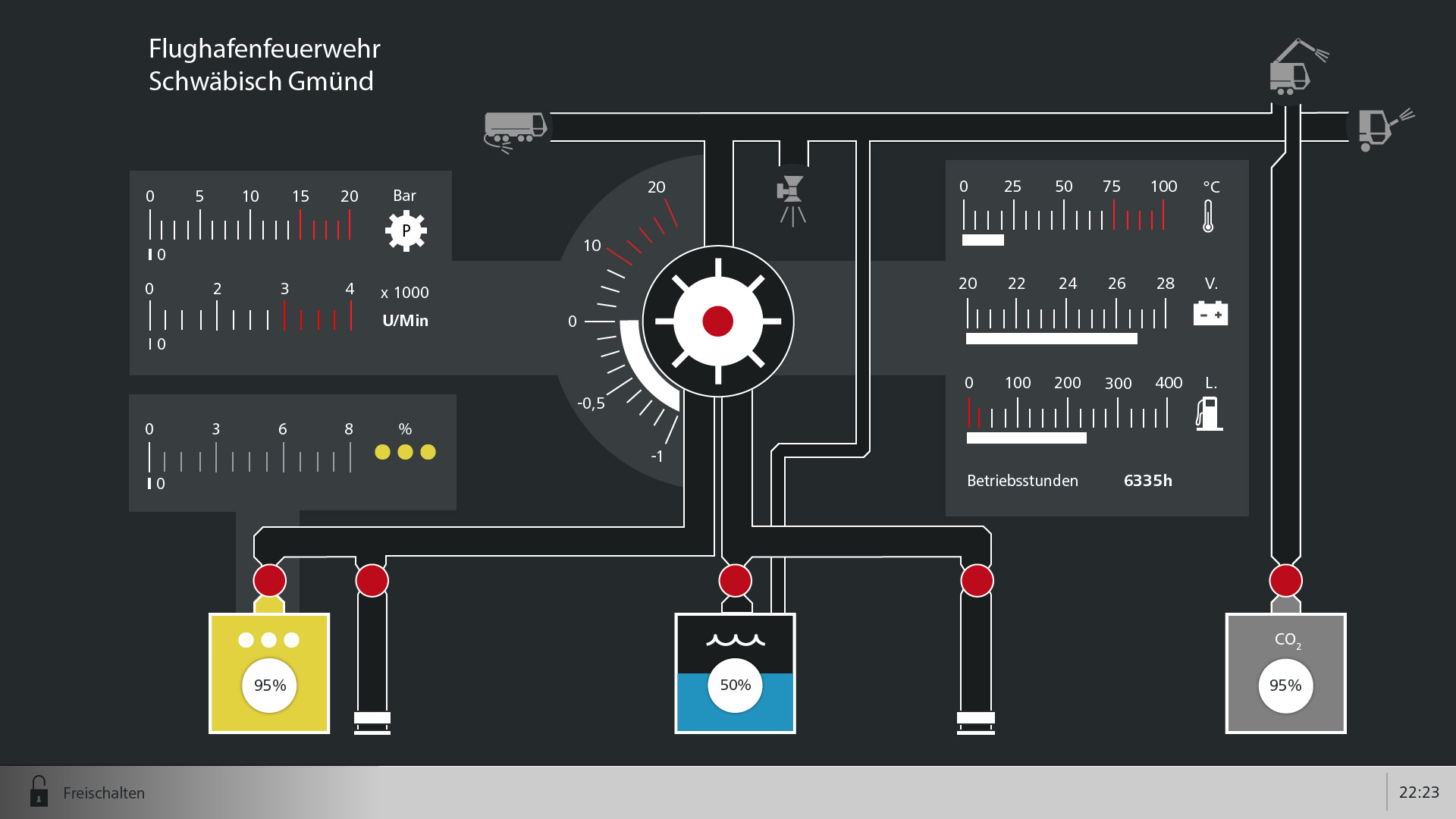

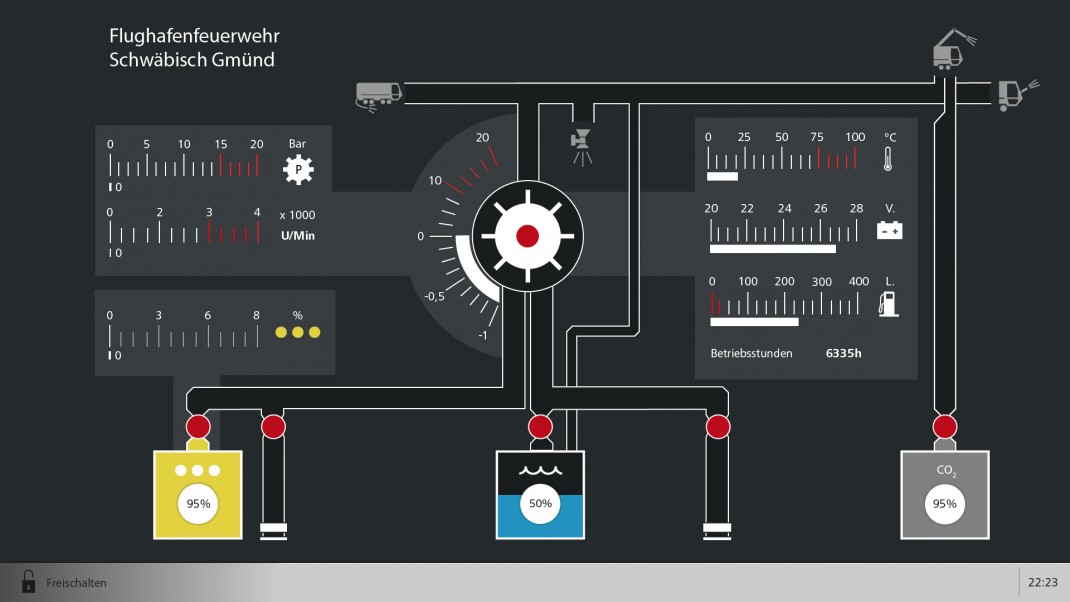

Bei unserer Konzeption lässt sich Zustand des Löschsystems auf dem vereinfachten Plan erkennen.

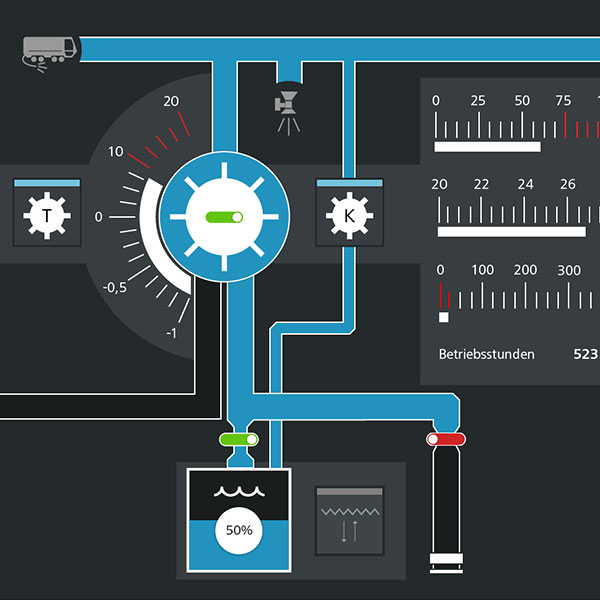

Anhand einer Farbkodierung sieht man das genutzte Löschmittel (Wasser, Schaum oder CO²)

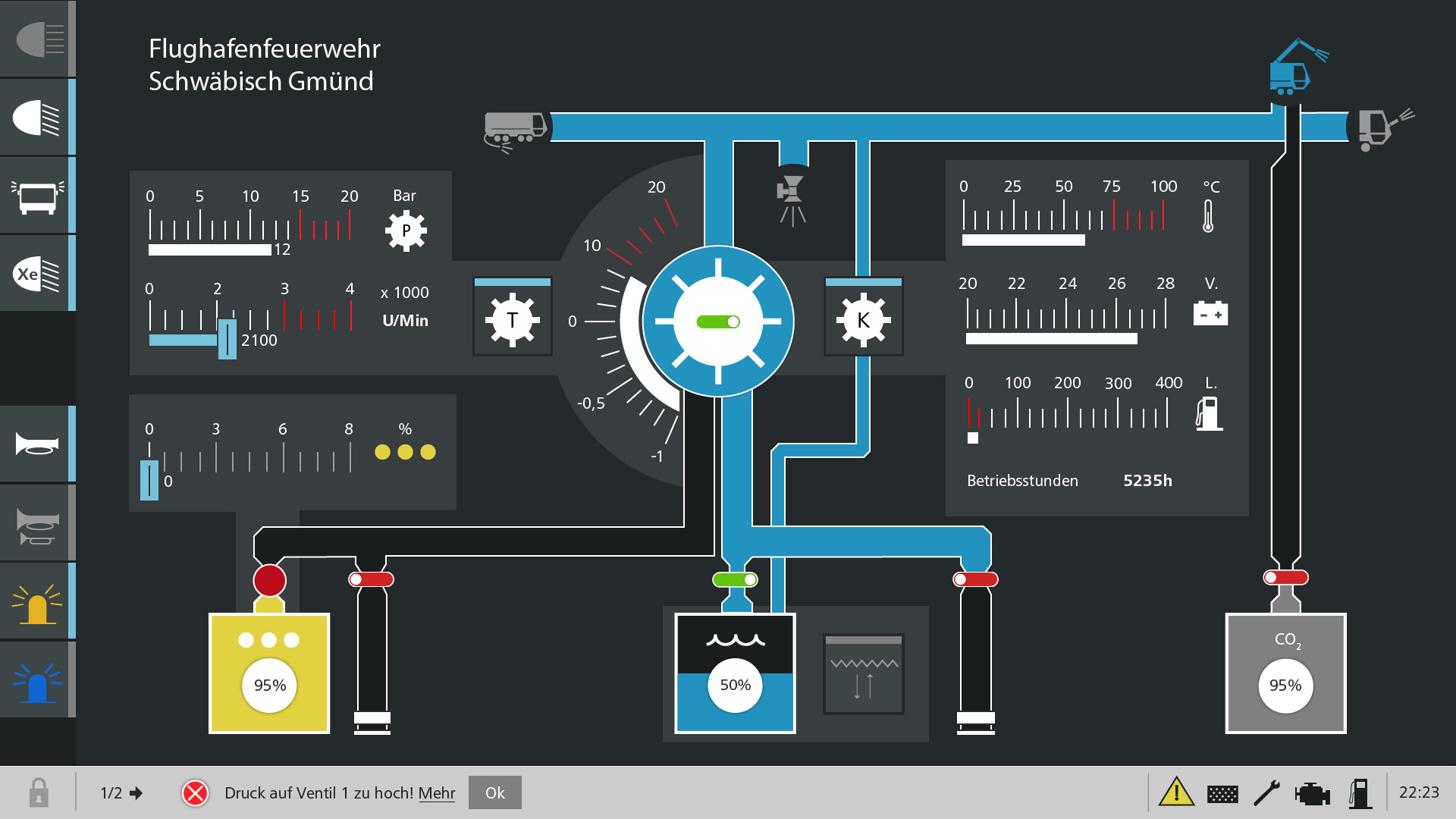

Füllstände, Ventilzustände oder Fehler sind direkt ablesbar. Zudem ist das Martinshorns und die Lichtanlage steuerbar. Eine Sperrfunktion verhindert eine Fehlfunktion durch versehentliche Berührung. Um den Bewegungsweg der linken Hand zu verkürzen sind die meisten Buttons auf dem Maschinendisplay auf der linken Bildschirmhälfte angeordnet.

Werfer-Interface

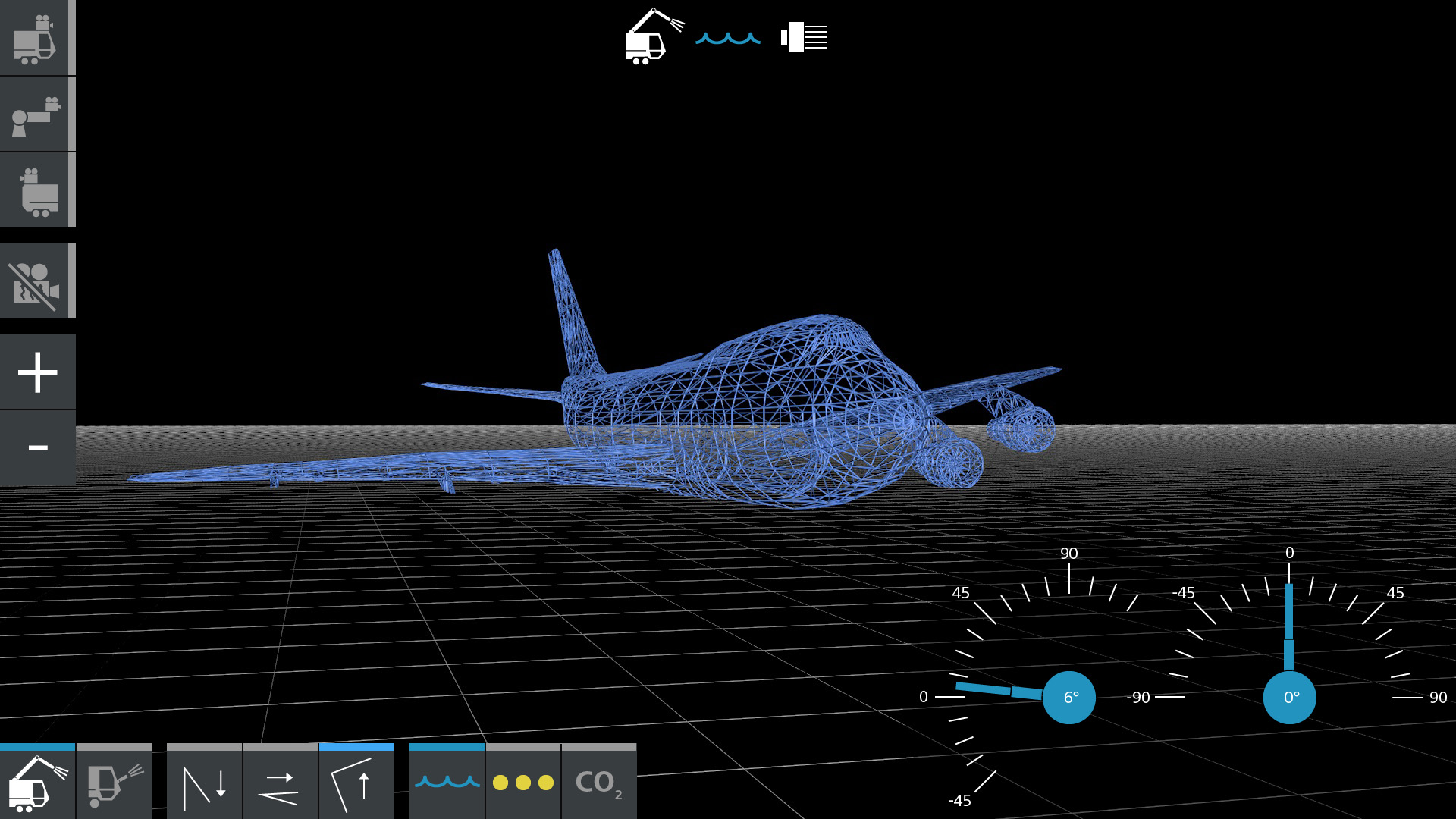

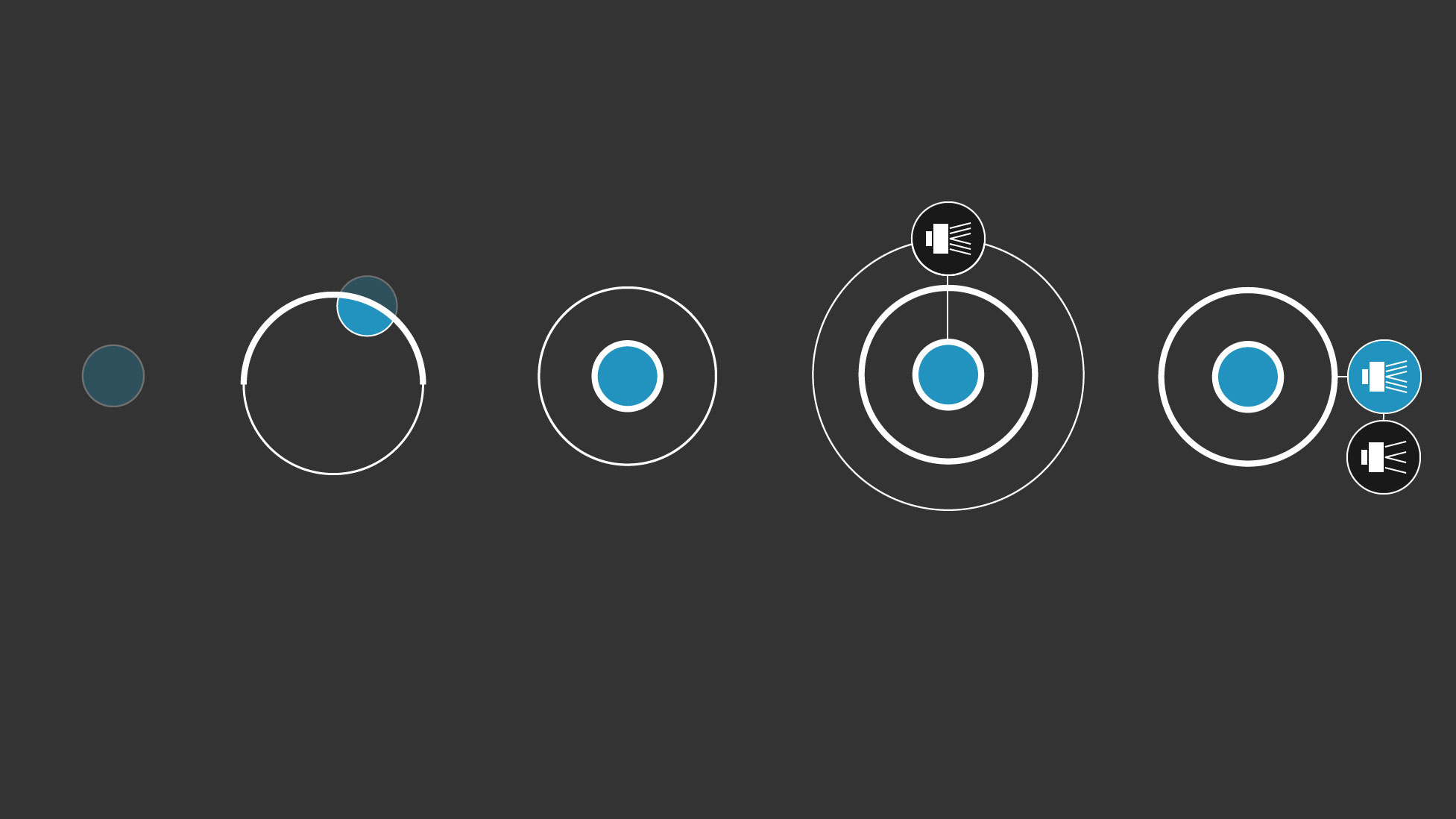

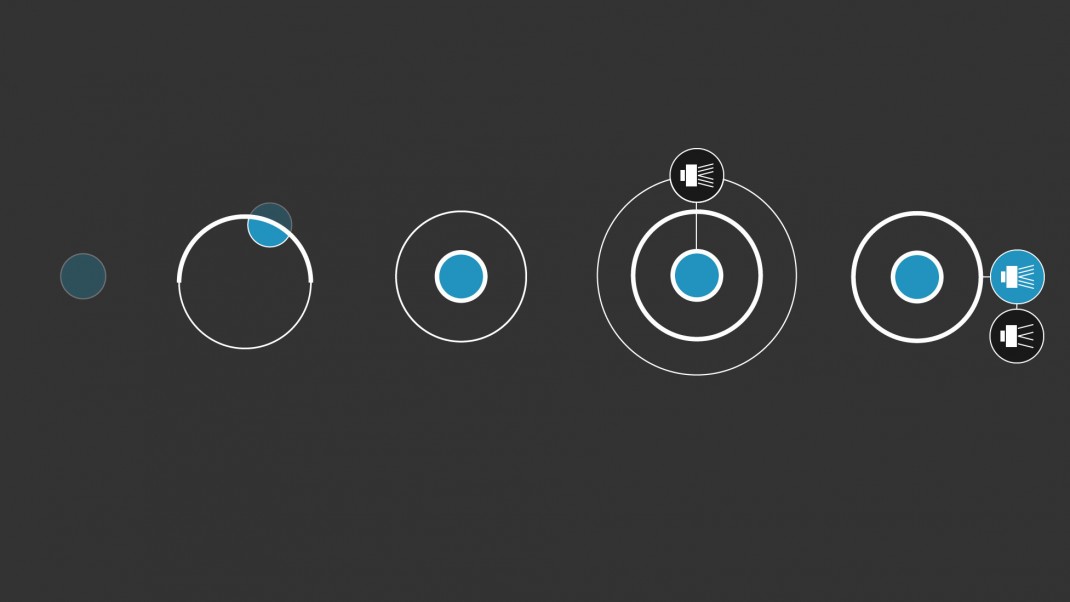

Das Werferinterface dient der Steuerung des Löschmittelwerfers. Bisher wird diese Aufgabe von einem Joystick übernommen. In unserer Konzeption gehen wir von einem radikal anderen Ansatz aus: anstatt die Ausrichtung des Löschmittelwerfers zu steuern wird per Touchscreens direkt der gewünschte Zielort des Löschmittels angegeben.

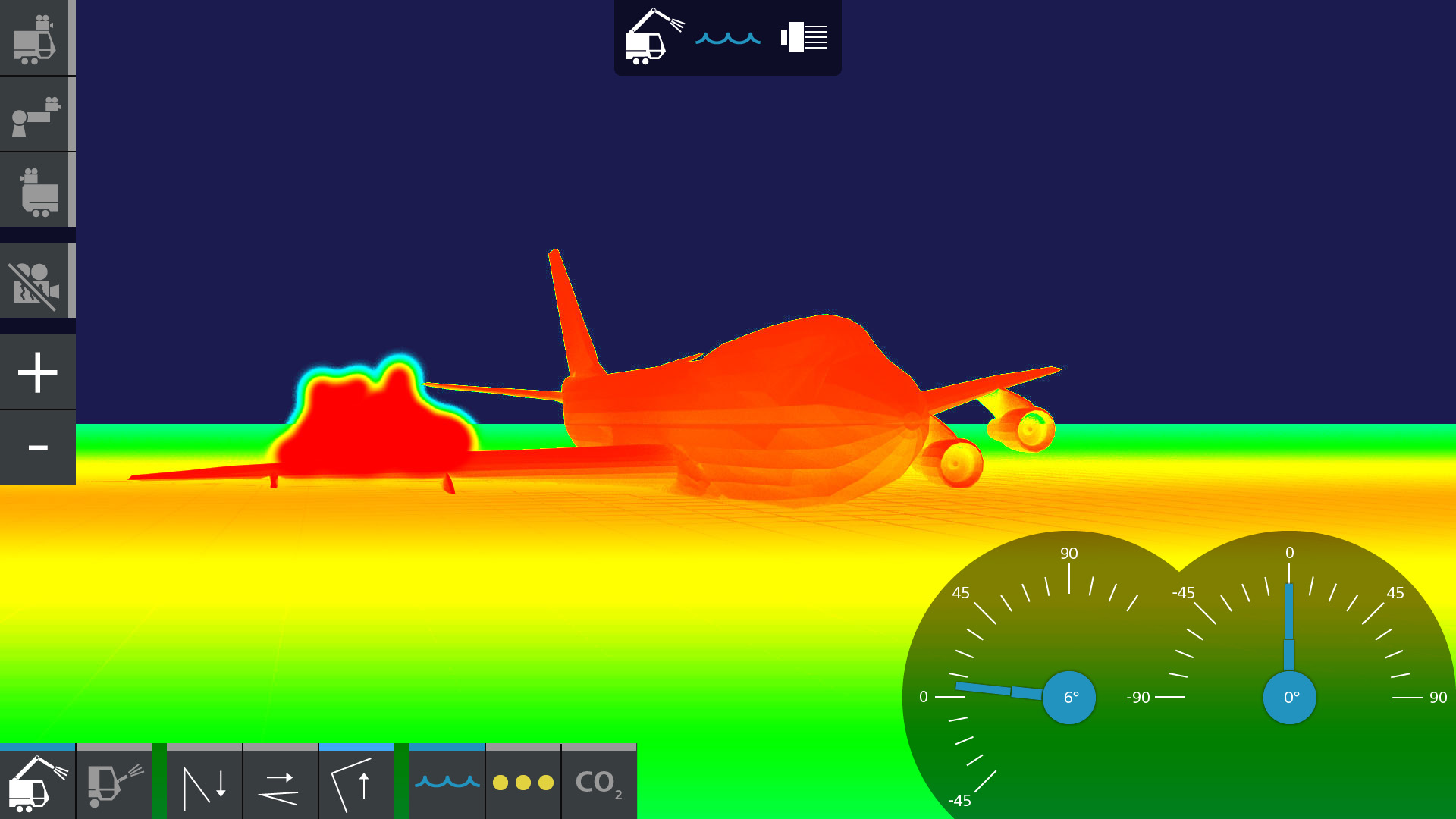

Durch die Wahl zwischen den verschiedenen Kameras und der Zoomregelung kann das dargestellte Bild genau gesteuert werden.
Gespeicherte Voreinstellungen stellen die Position des Löscharms in definierte Ausgangslagen für verschiedene Einsatzszenarien.

Eine Wahl der verschiedenen Löschmittel kann mit den mittleren Buttons getroffen werden.
In der rechten unteren Ecke ist die Positionierung des Werfers in der horizontalen und vertikalen visualisiert. Eine Kurzzusammenfassung der wichtigsten Status wird am oberen Bildschirmrand mittig angezeigt. Dort steht welcher Werfer, welches Löschmittel und welcher Strahl aktiv ist.

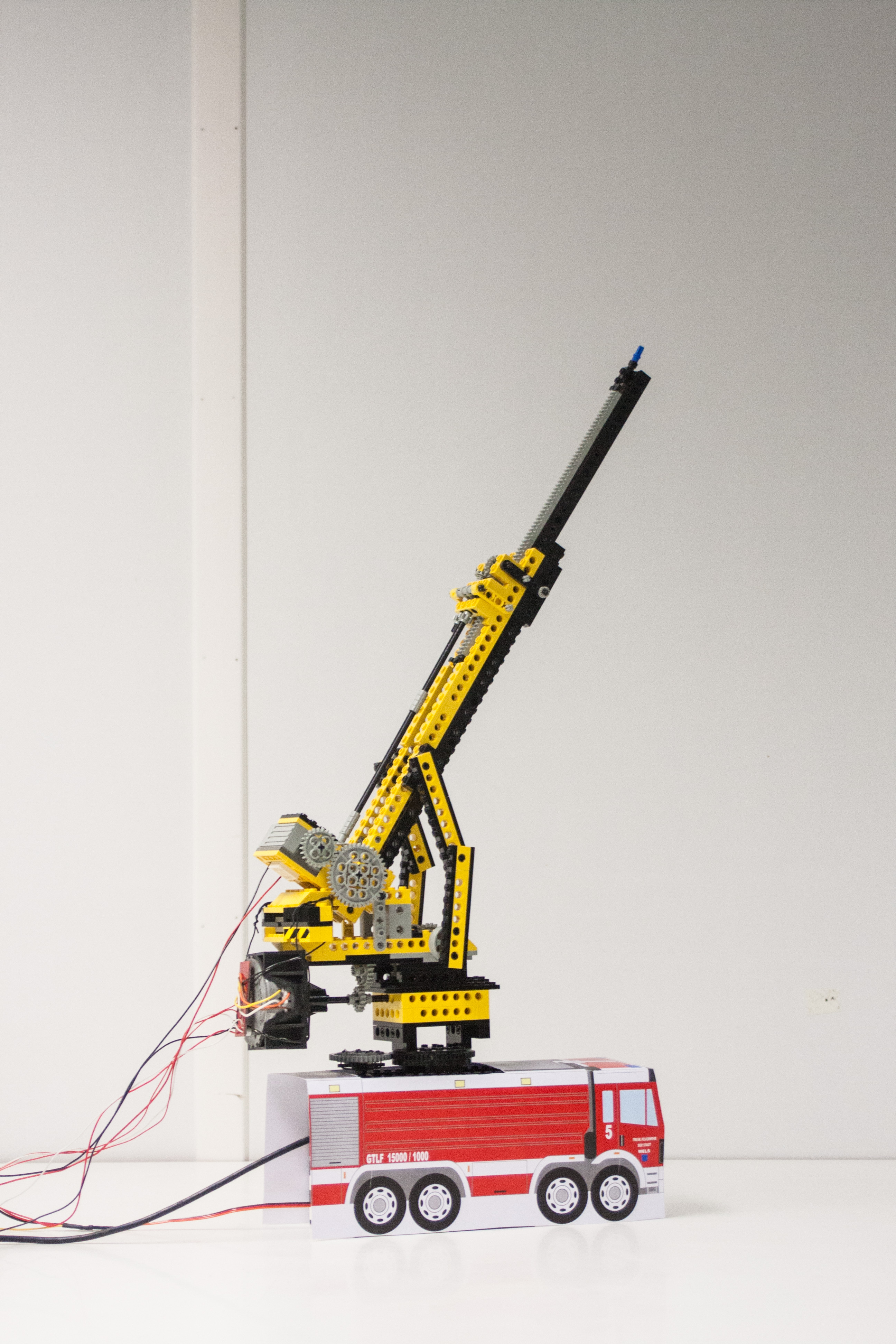

Mit einem Click-Dummy konnten wir die Funktion des Werferinterfaces demonstrieren. Ein Legokran wurde dabei mit einem Touchscreen entsprechend der gewählten Bildschirmposition ausgerichtet.

Flugfeldlöschfahrzeuge sind große Feuerwehrfahrzeuge, die auf dem Flughafen zur Sicherheit eingesetzt werden. Für den Einsatz besitzen sie eine umfangreiche Löscheinrichtung, die zumeist vom Beifahrer gesteuert wird. Ein Besuch beim Flughafen Stuttgart und Ziegler, einem Hersteller von Feuerwehrfahrzeugen, brachte uns einen genauen Einblick in die Materie.

Maschineninterface – Pumpendisplay

Das Maschineninterface dient der Steuerung des Pumpenmotors und der verschiedenen Löscheinrichtungen.
Problematisch bei bisherigen Interfaces ist, dass die verschiedenen Löschfunktionen und Anzeigeobjekte sehr verschachtelt angeordnet und ihre Funktionen nicht auf den ersten Blick ersichtlich sind.
Bei unserer Konzeption lässt sich Zustand des Löschsystems auf dem vereinfachten Plan erkennen.
Anhand einer Farbkodierung sieht man das genutzte Löschmittel (Wasser, Schaum oder CO²)
Füllstände, Ventilzustände oder Fehler sind direkt ablesbar. Zudem ist das Martinshorns und die Lichtanlage steuerbar. Eine Sperrfunktion verhindert eine Fehlfunktion durch versehentliche Berührung. Um den Bewegungsweg der linken Hand zu verkürzen sind die meisten Buttons auf dem Maschinendisplay auf der linken Bildschirmhälfte angeordnet.

Werfer-Interface

Das Werferinterface dient der Steuerung des Löschmittelwerfers. Bisher wird diese Aufgabe von einem Joystick übernommen. In unserer Konzeption gehen wir von einem radikal anderen Ansatz aus: anstatt die Ausrichtung des Löschmittelwerfers zu steuern wird per Touchscreens direkt der gewünschte Zielort des Löschmittels angegeben.

Durch die Wahl zwischen den verschiedenen Kameras und der Zoomregelung kann das dargestellte Bild genau gesteuert werden.
Gespeicherte Voreinstellungen stellen die Position des Löscharms in definierte Ausgangslagen für verschiedene Einsatzszenarien.

Eine Wahl der verschiedenen Löschmittel kann mit den mittleren Buttons getroffen werden.
In der rechten unteren Ecke ist die Positionierung des Werfers in der horizontalen und vertikalen visualisiert. Eine Kurzzusammenfassung der wichtigsten Status wird am oberen Bildschirmrand mittig angezeigt. Dort steht welcher Werfer, welches Löschmittel und welcher Strahl aktiv ist.

Mit einem Click-Dummy konnten wir die Funktion des Werferinterfaces demonstrieren. Ein Legokran wurde dabei mit einem Touchscreen entsprechend der gewählten Bildschirmposition ausgerichtet.
